|
HIBone Plus 高結合力網布，是一種高模數、低延長率的單絲聚酯絲網，其表面經過特殊處理。
Saati這種獨特的表面處理技術能提高印刷生產力、節省成本。
優點:
*在塗布前不需要脫脂處理
*超好的網版附著力，在印刷過程降低破網率，能給予較長的印刷次數，遠超過其他傳統處理過的網布。
*在特殊情況下，利用網版附著力，在較短的曝光時間內可以有很好的解像度(半色調、精細的線條)
*SAATI原廠領先採用"真空處理技術"來製造網布後處理！
CONVENTIONAL FABRIC SAATILENE HIBONE PLUS
傳統網布 Saati高結合力網布

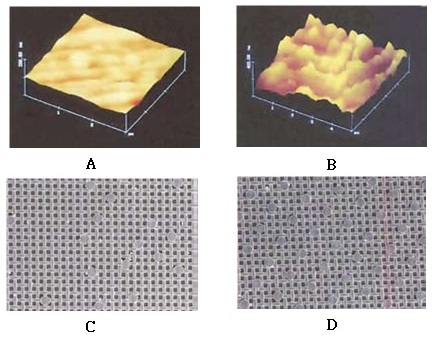

A-B: 網布表面微米圖象，從傳統網布(A) 到紗帝高結合力網布(B)
C-D: 網版上有部分網點消失(C)，紗帝高結合力網版(D)
是甚麼使得高結合力網布如此不同?
紗帝的真空等離子處理是一種長久的處理。高結合力網布表面處理不能通過其他方式完成。
其他優勢:
*在安全曝光時，能和各種類型的感光膠搭配曝光，如純感光乳劑、疊氮、重氮和水菲林
*具有極好的表現力
*具有極好的耐磨力，對油墨和漿料
*減少鬼影成像
真空等離子處理: 這種"等離子"部分是由離子氣體包含離子構成，還有原子和其他中性元素。在真空的環境下，這些劇烈反應的份子改變了網布表面的形成，形成了網布表面的能量和蝕刻結果。這種表面的活化作用產生羧基和氫氧基群體，提高了網布的黏合性，當羧基發生作用時，會增加網布的親水性。這種獨特的氣體處理工藝改進了網布表面，使它成為"極好的活耀的"和"均勻的"的蝕刻效果。這個處理技術極大地超越其他一般處理過的網布。
|
Article
型號
|
Mesh
Count
目數
|
Nominal Thread
Diameter
絲徑
|
Mesh Opening
孔徑
|
Open Area
開孔率
|
Fabric
Thickness
厚度
|
Theoretical
Ink volume
理論油墨體積
|
Specific
Cross-section
有效載面積
|
Maximum Recommended
Tension from-to
建議最大張力
|
|
|
cm inch |
μ |
μ |
% |
μ |
cm³/m² |
mm²/cm |
N/cm |
|
PE AM 43.80 PW |
43 110 |
80 |
150 |
43 |
123 |
53 |
0.216 |
35-37 |
|
PE AM 45.70 PW |
45 114 |
70 |
148 |
47 |
115 |
54 |
0.173 |
30-43 |
|
PE AM 49.70 PW |
49 125 |
70 |
130 |
40 |
113 |
45,3 |
0.188 |
30-34 |
|
PE AM 51.70 PW |
51 129
|
70 |
120 |
38 |
113 |
43 |
0.196 |
30-35 |
|
PE AM 55.64 PW |
55 140 |
64 |
120 |
41 |
98 |
40 |
0.176 |
26-31 |
|
PE AM 55.70 PW |
55 140 |
70 |
105 |
33 |
114 |
38 |
0.211 |
30-34 |
|
PE AM 62.64 PW |
62 158 |
64 |
90 |
32 |
94 |
30 |
0.199 |
30-34 |
|
PE AM 68.55 PW |
68 173 |
55 |
89 |
36 |
79 |
38,5 |
0.161 |
25-30 |
|
PE AM 71.55 PW |
71 180 |
55 |
80 |
33 |
86 |
28,5 |
0.168 |
25-30 |
|
PE AM 77.48 PW |
77 196 |
48 |
73 |
36 |
88 |
31,7 |
0.139 |
24-26 |
|
PE AM 77.55 PW |
77 196 |
55 |
63 |
28 |
92 |
25,8 |
0.182 |
27-32 |
|
PE AM 90.40 PW |
90 230 |
40 |
68 |
38 |
63 |
24 |
0.113 |
20-24 |
|
PE AM 90.48 PW |
90 230 |
48 |
55 |
27 |
74 |
20 |
0.162 |
27-29 |
|
PE AM 100.40 PW |
100 255 |
40 |
55 |
32 |
68 |
21,8 |
0.125 |
26-28 |
|
PE AM 100.48 PW |
100 255 |
48 |
40 |
16 |
81 |
13 |
0.181 |
30-34 |
|
PE AM 110.34 PW |
110 280 |
34 |
50 |
35 |
57 |
20 |
0.099 |
22-24 |
|
PE AM 110.40 PW |
110 280 |
40 |
47 |
26 |
69 |
18 |
0.183 |
25-30 |
|
PE AM 120.31 PW |
120 305 |
31 |
47 |
40 |
46 |
18,4 |
0.090 |
21-24 |
|
PE AM 120.34 PW |
120 305 |
34 |
45 |
29 |
55 |
16 |
0.108 |
24-26 |
|
PE AM 120.40 PW |
120 305 |
40 |
38 |
20 |
65 |
13 |
0.150 |
27-32 |
|
PE AM 130.34 PW |
130 330 |
34 |
39 |
26 |
55 |
14 |
0.118 |
24-27 |
|
PE AM 140.31 PW |
140 355 |
31 |
38 |
28 |
44 |
12,4 |
0.105 |
20-22 |
|
PE AM 140.34 PW |
140 355 |
34 |
29 |
16 |
56 |
9 |
0.127 |
23-26 |
|
PE AM 150.27 PW |
150 380 |
27 |
35 |
27 |
44 |
12 |
0.085 |
17-20 |
|
PE AM 150.31 PW |
150 380 |
31 |
30 |
20 |
49 |
9,8 |
0.113 |
22-24 |
|
PE AM 150.34 PW |
150 380 |
34 |
21 |
13 |
58 |
7,5 |
0.136 |
25-27 |
|
PE AM 165.27 PW |
165 420 |
27 |
24 |
25 |
45 |
11,25 |
0.094 |
17-21 |
|
PE AM 165.31 PW |
165 420 |
31 |
25 |
17 |
41 |
7 |
0.125 |
24-26 |
|
PE AM 165.34 TW |
165 420 |
34 |
25 |
16 |
65 |
10,5 |
0.149 |
24-28 |
|
PE AM 180.27 PW |
180 460 |
27 |
19 |
18 |
45 |
8,1 |
0.103 |
18-22 |
|
PE AM 180.31 TW |
180 450 |
31 |
23 |
17 |
56 |
9,5 |
0.136 |
23-27 |
|
PE AM 200.31 TW |
200 508 |
31 |
18 |
13 |
60 |
8 |
0.151 |
23-27 |
上述數據是在一塊用標準直徑的絲線織成的絲網(國際標準)，在良好的使用狀態和正常濕度(20度C,65%相對濕度)條件下測得的平均值，如果條件與上述不同，變量通常達7%。
|
